QGIS. Создание шейп-файлов

Чулдум Ш.О., инженер, картограф

В прошлый раз я показывал вам как добавлять точки на карту по координатам в статье 17-01-2022 ( http://umc.tuva.ru/index.php/news/17-01-2022 /). В этом уроке мне хотелось бы показать как создавать шейп-файлы.

Для начала разберемся: что же такое шейп-файлы? Шейп-файл — это простой, нетопологический формат для хранения геометрического местоположения и атрибутивной информации географических объектов. Географические объекты могут быть представлены точками, линиями или полигонами (площадями).

Т.е. простыми словами мы наносим поверх слоя с картой, либо еще какой-нибудь другой подложкой, слой с геометрическими объектами.

Как в ранее написанной статье добавляем через плагин QMS (Quick Map Services) любую удобную для себя подложку, карту (например: Google Satellite, Yandex Satellite, ESRI Satellite).

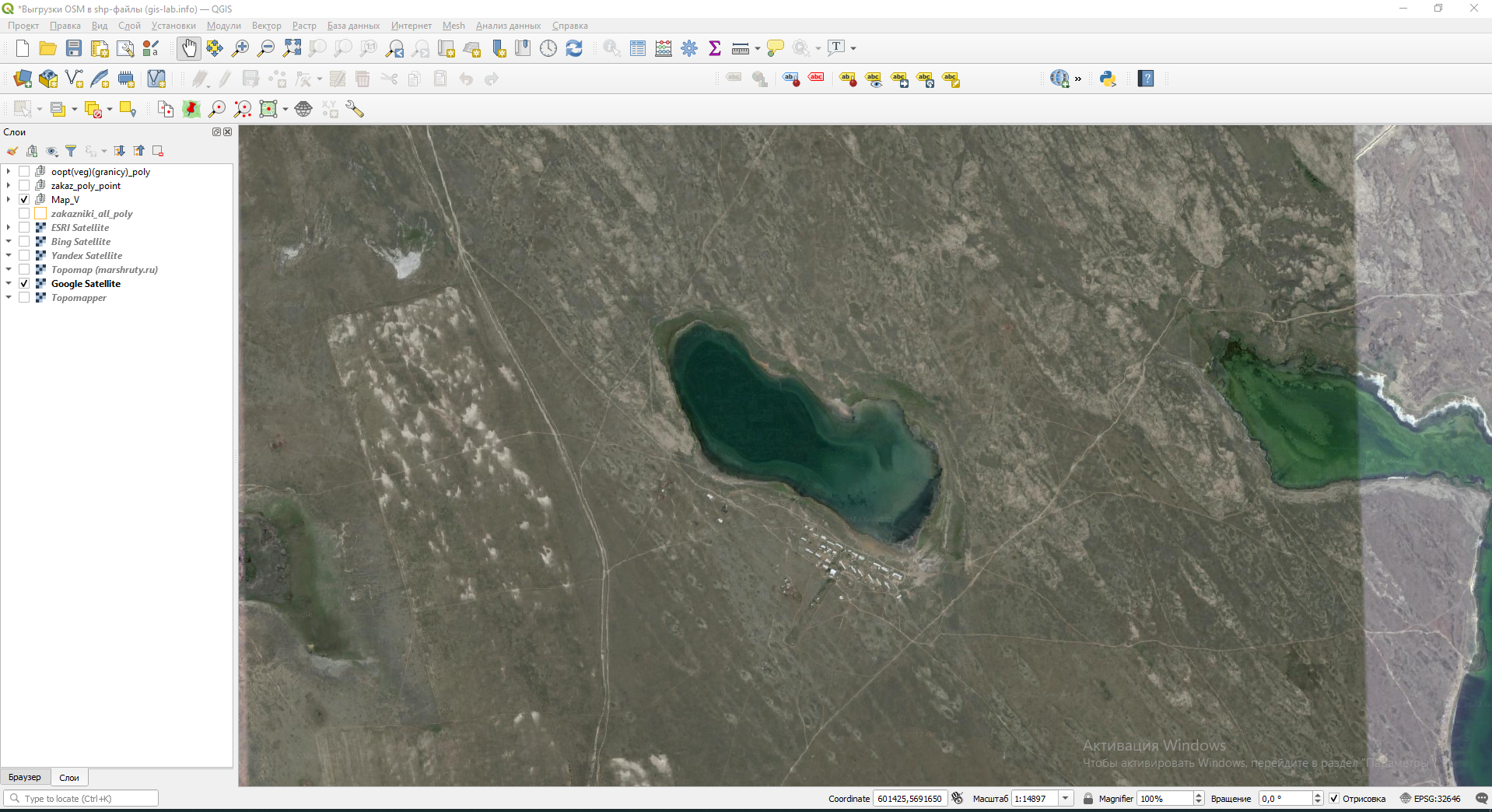

Выбираем объекты на карте, которые необходимо обозначить. К примеру возьмем озеро Сватиково (Дус-Холь). Наш объект имеет неправильную геометрическую форму, поэтому нам необходимо создать полигональный слой.

Чтобы создать сам слой шейп-файла необходимо нажать на « Создать слой Shapefile » (обозначен желтым цветом).

В появившемся окне задаем имя шейп-файлу (на ваше усмотрение). Тип геометрии выбираем «Полигон».

В окне «Слои», которое находится в левой части экрана, находим наш слой и включаем режим редактирования. Режим редактирования позволяет нам непосредственно на подложке нанести сам объект. Для этого нажимаем на «Режим редактирования» (над цифрой «1»), и нажимаем на «Добавить полигон» (над цифрой 2).

После этого вы сможете «нарисовать» на карте этот объект левой кнопкой мыши. Обязательно, нарисовав объект, сохраните объект. Кнопка сохранения находится справа от кнопки «Режим редактирования». Далее выключаем режим редактирования, нажав кнопку «Режим редактирования».

Поздравляем! Теперь вы умеете создавать и наносить на карту шейп-файлы в QGIS.
